產品概述:

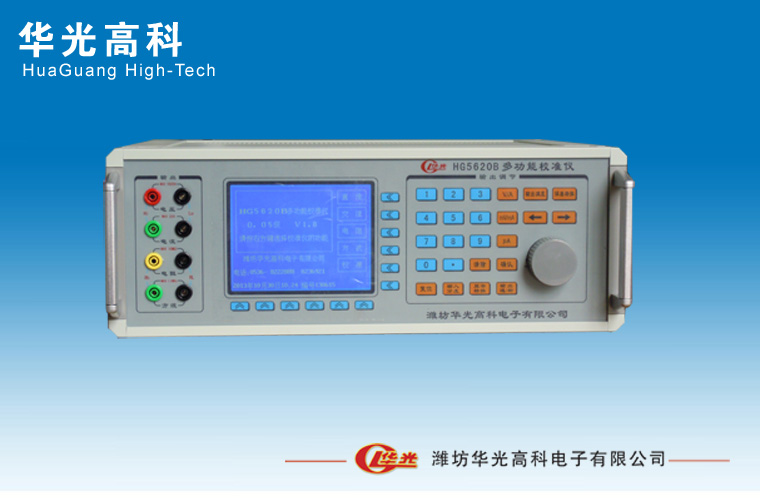

HG5620B多功能標準源是采用PWM技術的高新技術產品。HG5620B能輸出交直流電壓、電流、功率、交流有功功率、交流無功功率、交流頻率、交流相位、功率因數及方波頻率和電阻?？捎糜跈z定交直流0.2級以下各類儀表。整機技術先進，功能齊全，性能可靠，具有輸出穩定性好，準確性高，功率大,具有過熱、過流、電流開路、電壓短路等先進的保護系統，具有閉殼校準功能、校準方便等特點。HG5620B可以作為電力、計量、鐵路、儀器儀表制造、工礦企業和科研院所作為標準計量校驗工具。
主要特點:
2. 輸出電壓、電流、相位、功率因數、頻率等均為軟啟動，對負載沖擊小。額定輸出功率大，電壓、電流額定功率大于20VA，最大可達30VA，可檢定D26和T19等大負載指示儀表。
3. 顯示功能清晰、使用方便：LCD320×240大屏幕顯示,能顯示相對誤差和絕對誤差，交流輸出時除顯示基本輸出量和誤差外還可顯示功率因數、有功和無功等參數，用數字鍵和旋轉編碼器配合使用，調節輸出極為方便。
4. 輸出參數多，應用范圍廣：不僅能檢定數字和模擬指示萬用表，還可檢定直流電壓、電流、功率表，交流電壓、電流、有功功率、無功功率表，相位表、功率因數表、頻率表。
5. 完善的保護功能：電壓、電流均設有過流、過壓雙保護，可靠性極高，不會因?yàn)檎`操作而損壞標準源和被檢儀表。
技術指標（預熱時間30分鐘）
直流電壓
量 程 | 輸 出 范 圍 | 調節細度 | 準 確 度 |
75mV | 10mV～82.5mV | 0.1uV | ±0.05％量程±15uV |
200mV | 20mV～220mV | 1uV | ±0.05％量程±40uV |
1V | 0.1V～1.1V | 100uV |
±(0.02%讀數+0.03%量程） |
3V | 0.3V～3.3V | 100uV | |
10V | 1V～11V | 0.1mV | |
75V | 7.5V～82.5V | 0.1mV | |
150V | 15V～165V | 1mV | |
300V | 30V～330V | 1mV | |
600V | 60V～660V | 1mV | |
1000V | 100V～1020V | 10mV |
直流電流
量程 | 輸出范圍 | 調節細度 | 準確度 |
20uA | 2uA～22uA | 0.1nA |
±(0.02%讀數+0.03%量程） |
200uA | 20uA～220uA | 1nA | |
2mA | 0.2mA～2.2mA | 10nA | |
20mA | 2mA～22mA | 0.1uA | |
150mA | 15mA～165mA | 1uA | |
250mA | 25mA～275mA | 1uA | |
500mA | 50mA～550mA | 1uA | |
1A | 0.1 A～1.1A | 10uA | |
2.5A | 0.25A～2.75A | 10uA | |
5A | 0.5A～5.5A | 10uA | |
20A | 2A～22A | 0.1mA |
交流電壓（40Hz~65Hz）
量程 | 輸出范圍 | 調節細度 | 準確度 |
75mV | 10mV～82.5mV | 0.1uV | 參考(不考核指標) |
200mV | 20mV～220mV | 1uV | ±0.5％量程 |
1V | 0.1V～1.1V | 100uV |
±(0.02%讀數+0.03%量程） |
3V | 0.3V～3.3V | 100uV | |
10V | 1V～11V | 0.1mV | |
75V | 7.5V～82.5V | 0.1mV | |
150V | 15V～165V | 1mV | |
300V | 30V～330V | 1mV | |
600V | 60V～660V | 1mV | |
1000V | 100V～1020V | 10mV |
注：1：在50Hz時準確度另加0.05％的滿量程。
2：在400Hz, 500Hz,1000Hz時準確度另加0.2％的滿量程。
3：在1500Hz, 2000Hz,2500Hz時準確度另加0.5％的滿量程。
交流電流（40Hz~65Hz）
量程 | 輸出范圍 | 調節細度 | 準確度 |
2mA | 0.2mA～2.2mA | 10 nA | 參考(不考核指標) |
20mA | 2mA～22mA | 0.1uA |
±(0.02%讀數+0.03%量程） |
150mA | 15mA～165mA | 1uA | |
250mA | 25mA～275mA | 1uA | |
500mA | 50mA～550mA | 1uA | |
1A | 0.1A～1.1A | 10uA | |
2.5A | 0.25A～2.75A | 10uA | |
5A | 0.5A～5.5A | 10uA | |
10A | 1A～11A | 0.1mA | |
20A | 2A～22A | 0.1mA |
注：1：在50Hz時準確度另加0.05％的滿量程。
2：在400Hz, 500Hz,1000Hz時準確度另加0.2％的滿量程。
3：在1500Hz, 2000Hz,2500Hz時準確度另加0.5％的滿量程。
直流功率
電流量程 | 電壓量程 | |||||
150V | 300V | 600V | 1000V | |||
量程 | 調節范圍 | 15V~165V | 30V~330V | 60V~660V | 100V~1000V | |
150mA | 15mA~165mA |
±(0.02%讀數+0.03%量程） | ||||
250mA | 25mA~275mA | |||||
500mA | 50mA~550mA | |||||
1A | 0.1A~1.1A | |||||
2.5A | 0.25A~2.75A | |||||
5A | 0.5A~5.5A | |||||
20A | 2A~20A | |||||
*在量程的10％～30%內準確度為0.05％的滿量程。
交流功率（40Hz～65Hz） PF=1
電流量程 | 電壓量程 | ||||
150V | 300V | 600V | 1000V | ||
量程 | 調節范圍 | 45V~165V | 90V~330V | 180V~660V | 300V~1000V |
150mA | 45mA~165mA |
±(0.03%讀數+0.07%量程） | |||
250mA | 75mA~275mA | ||||
500mA | 150mA~550mA | ||||
1A | 0.3A~1.1A | ||||
2.5A | 0.75A~2.75A | ||||
5A | 1.5A~5.5A | ||||
10A | 3A~10.1A | ||||
20A | 6A~20A | ||||
注：1:在量程的10％～30%內準確度為0.1％的滿量程
2:在50Hz時準確度另加0.05％的滿量程。
3:在400Hz, 500Hz,1000Hz時準確度另加1％的滿量程。
4:在1500Hz, 2000Hz,2500Hz時準確度另加2％的滿量程。
交流頻率技術指標
功 能 | 量 程 | 輸 出 范 圍 | 調節細度 | 準 確 度 |
交流頻率 | 40~65Hz | 40.000~65.000Hz | 0.001Hz | ±0.05％set |
400HZ | ±0.05％set | |||
500HZ | ±0.05％set | |||
1KHz | ±0.05％set | |||
1.5KHz | ±0.05％set | |||
2KHz | ±0.05％set | |||
2.5KHz | ±0.05％set |
方波頻率技術指標
功 能 | 量 程 | 輸 出 范 圍 | 調節細度 | 準 確 度 |
方波頻率 | 1MHz | 1.1MHz～100KHz | 100Hz | TTL電平 |
100KHz | 110KHz～10KHz | 10Hz | ±0.05％ | |
10KHz | 11KHz～1KHz | 1Hz | ||
1KHz | 1.1KHZ～100Hz | 0.1Hz | ||
100Hz | 110Hz～10Hz | 10mHz | ||
10Hz | 11KHz～1Hz | 1mHz | ||
1Hz | 1.1Hz～0.1Hz | 0.1mHz |
輸出標準電阻技術指標
功 能 | 輸 出 范 圍 | 準 確 度 |
輸出標準電阻 （額定功率0.25W） | 10Ω 25Ω 50Ω | ±0.5％ |
100Ω～500KΩ | ±0.1％ | |
1MΩ～5MΩ | ±0.2％ | |
10MΩ | ±0.3％ |
4-10輸出相位范圍（電壓超前電流）：0～359.99°,分辯率0.01°,準確度±0.2°。
4-11輸出交流電壓、電流波形失真度≤0.3%
4-12輸出直流電壓、電流紋波系數≤0.5%
4-13工作環境
◆電源電壓：交流220V±10% 電源頻率：50Hz±10%
◆環境溫度：20±5℃ 相對濕度：〈80%
◆ 使用環境無強烈日光照射、強烈電磁場干擾及強烈振動和沖擊。 預熱時間：30min
◆ 機身后的通風散熱孔應無障礙，機身兩側最好均有30cm的空間。
◆ 為保證精度，請保證儀器良好接地。
